Instrucciones de instalación

SALIDA AL EXTERIOR DE LA SECADORA

ADVERTENCIA: Para reducir el riesgo de incendio o lesiones personales:

Esta secadora de ropa debe contar con una salida

al exterior.

Utilice sólo un conducto de metal rígido de 4 para

Utilice sólo un conducto de metal rígido de 4″ o de metal flexible aprobado por UL (semi-rígido o tipo papel de aluminio) para conectar la secadora al conducto de salida doméstico. Debe instalarse de acuerdo con las instrucciones incluidas en “Cómo conectar la secadora a la ventilación doméstica” de la página 125 de este manual.

No instale la boca de salida dentro de una chimenea, pared, cielorraso, ventilación de gas, espacio entre pisos, ático, bajo un piso con cerramiento o en cualquier otro espacio oculto de un edificio.

Nunca instale la boca de salida dentro de un conducto común con el sistema de salida de la cocina. La combinación de grasa y pelusas podría provocar un riesgo de incendio.

No utilice un conducto de una longitud mayor a la especificada en la tabla de longitud de salida. Los conductos más largos acumulan pelusa, lo que genera un riesgo potencial de incendio.

Nunca instale un filtro dentro o sobre el conducto de salida. Esto provocará la acumulación de pelusas, lo que genera un riesgo potencial de incendio.

No arme la red de conductos con sujeciones que se extiendan dentro del conducto. Estas sujeciones pueden acumular pelusa, lo que genera un riesgo potencial de incendio.

No obstruya el aire que entra y sale.

Incluya un acceso para inspección y limpieza del sistema de salida, especialmente en las curvas y juntas. El sistema de salida debe inspeccionarse y limpiarse por lo menos una vez al año.

Esta secadora viene lista para una boca de salida por la parte trasera. Si el espacio es limitado, utilice las

instrucciones de las páginas 128–130 para poder instalar la salida desde los lados o la parte inferior del gabinete.el conducto de salida doméstico.

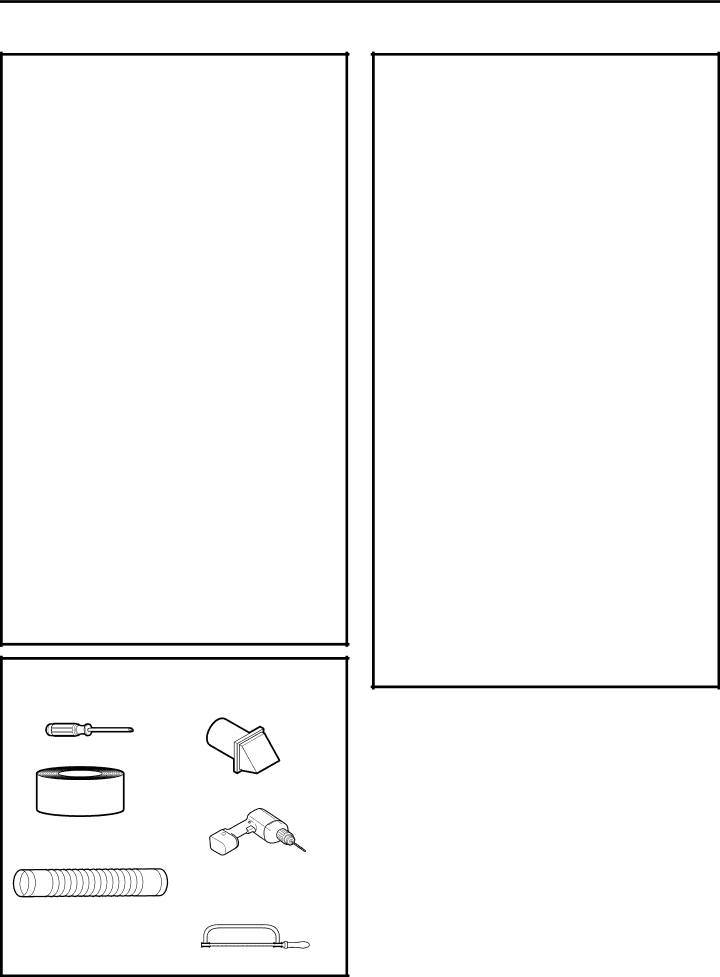

HERRAMIENTAS Y MATERIALES NECESARIOS PARA INSTALAR UN CONDUCTO DE SALIDA

Destornillador Phillips

Campana de ventilación

Cinta aislante o abrazaderas de tubería

Perforecon una broca de 1/8 drill bit (para

ventilación inferior)

Conducto de metal de 4 (10,2 cm) flexible o rígido

listado UL

Sierra para metales

124

LISTA DE CONTROL DEL SISTEMA DE SALIDA

CAMPANA O CUBIERTA DE PARED

Instale la salida de modo de evitar contracorrientes o el ingreso de pájaros u otros insectos o animales.

La boca de salida debe presentar una resistencia mínima al flujo de salida y debe requerir poco mantenimiento para evitar las obstrucciones.

Nunca instale un filtro dentro o sobre el conducto de salida.

Las cubiertasde pared deben instalarse por lo menos a 12 sobre el nivel del suelo o cualquier otra obstrucción con la abertura apuntando hacia abajo.

SEPARACIÓN DE CURVAS

Para un mejor desempeño, separe todas las curvas con 4 pies de conducto recto como mínimo, incluyendo la distancia entre la última curva y la cubierta de pared con regulador de tiro. Para curvas ubicadas a una distancia menor de 4 pies, ver la Tabla de equivalencia de componentes de conductos.

SELLADO DE JUNTAS

Todas las juntas deben estar bien selladas para evitar pérdidas. El extremo macho de cada sección de conducto debe apuntar en dirección opuesta de la secadora.

No arme la red de conductos con sujeciones que se extiendan dentro del conducto. Funcionarán como un punto de acumulación de pelusas.

Las juntas de los conductos deben ser herméticas al aire y a la humedad mediante la superposición de juntas con cinta aislante o cinta de aluminio.

Los tramos horizontalesdeben tener una inclinación hacia el exterior de 1/4 por pie.

AISLACIÓN

Los conductos instalados a través de una área sin calefacción o ubicados cerca de un acondicionador de aire deben aislarse para reducir la condensación y la acumulación de pelusas.
