Instructions d’installation

RACCORDEMENT D’UNE SÉCHEUSE ÉLECTRIQUE (suite)

EXIGENCES RELATIVES À L’ÉLECTRICITÉ POUR LES SÉCHEUSES ÉLECTRIQUES

Cette sécheuse doit être raccordée à un circuit domestique indépendant, protégé par un disjoncteur ou un fusible temporisé. Un circuit monophasé de 120/240 V, 60 Hz et 30 ampères, à trois ou quatre fils, est nécessaire.

Si l’alimentation électrique fournie n’est pas conforme aux exigences ci-dessus, contactez alors un électricien qualifié.

INSTRUCTIONS DE MISE À LA TERRE

La sécheuse doit être branchée à un réseau de fils en métal permanents et mis à la terre; ou un conducteur de mise à la terre doit suivre les conducteurs du circuit et être branché

à la borne de mise à la terre sur la sécheuse.

BRANCHEMENT DE LA SÉCHEUSE À L’AIDE D’UN CÂBLE À 4 FILS

(À UTILISER POUR L’INSTALLATION DANS UNE MAISON MOBILE)

REMARQUE : Depuis le 1er janvier 1996, le Code national de l’électricité impose aux nouvelles constructions d’utiliser un raccordement à 4 fils pour une sécheuse électrique. Un cordon à 4 fils doit aussi être utilisé lorsque les normes locales n’autorisent pas une mise à la terre via le neutre.

Un raccordement à 3 fils NE doit PAS être utilisé dans une nouvelle construction.

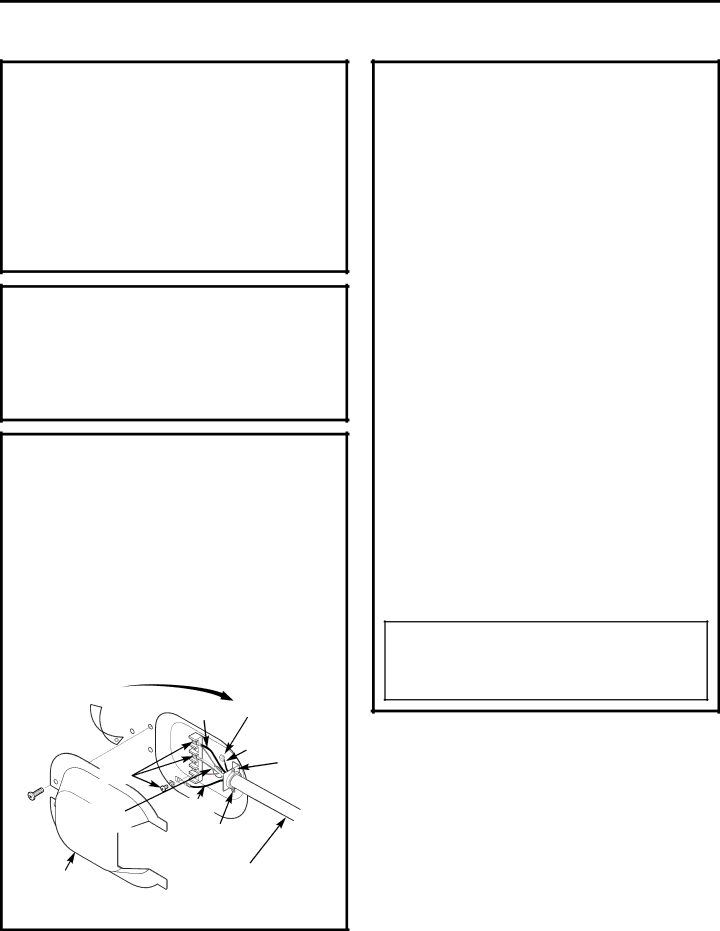

BRANCHEMENT DE LA SÉCHEUSE À L’AIDE D’UN CÂBLE À 4 FILS

(À UTILISER POUR L’INSTALLATION DANS UNE MAISON MOBILE) (suite)

1.Déclenchez le(s) disjoncteurs(s) ou retirez le(s) fusible(s) du circuit du tableau électrique.

2.Assurez-vous que le cordon de la sécheuse est débranché de la prise murale.

3.Retirez le couvercle du cordon d’alimentation situé à l’arrière.

4.Retirez et jetez la languette de mis à la terre. Conserver la vis verte de mise à la terre pour l’étape 7.

5.Insérez un réducteur de tension conforme

UL 3/4 po dans le trou d’entrée du cordon. Faites passer le cordon d’alimentation dans le réducteur de tension.

6.Connectez le cordon d’alimentation comme suit :

A.Connectez les 2 fils sous tension aux vis extérieures de la plaque à bornes (L1 et L2).

B.Connectez le fil neutre (blanc) au centre de la plaque à bornes (N).

7.Branchez le fil de terre du cordon à la vis verte de mise à la terre (trou placé au-dessus du support du réducteur de tension). Serrez toutes les vis de la plaque à bornes (3) complètement.

8.Fixez le cordon d’alimentation dans le réducteur de tension.

9.Réinstallez le couvercle.

AVERTISSEMENT –

NE LAISSEZ JAMAIS LE COUVERCLE ENLEVÉ

Retirez et jetez la languette de mise à la terre. Conservez la vis de mise à la terre verte

Vis (3)

Neutre (blanc)

	Réinstallez la vis de
Fil sous	mise à la terre verte
	à cet endroit
tension
	Fil vert
	Support
	du réducteur
	de tension
Fil sous
tension

Réducteur de tension 3/4 po (UL)

DE LA PLAQUE À BORNES.

Couvercle	4 conducteurs en cuivre N° 10 minimum
	ou cordon d’alimentation de 120/240 V 30 A
	pour sécheuse muni de cosses ouvertes ou
	à anneau (non fourni)
