Instrucciones de instalación
VENTILACIÓN LATERAL (cont.)

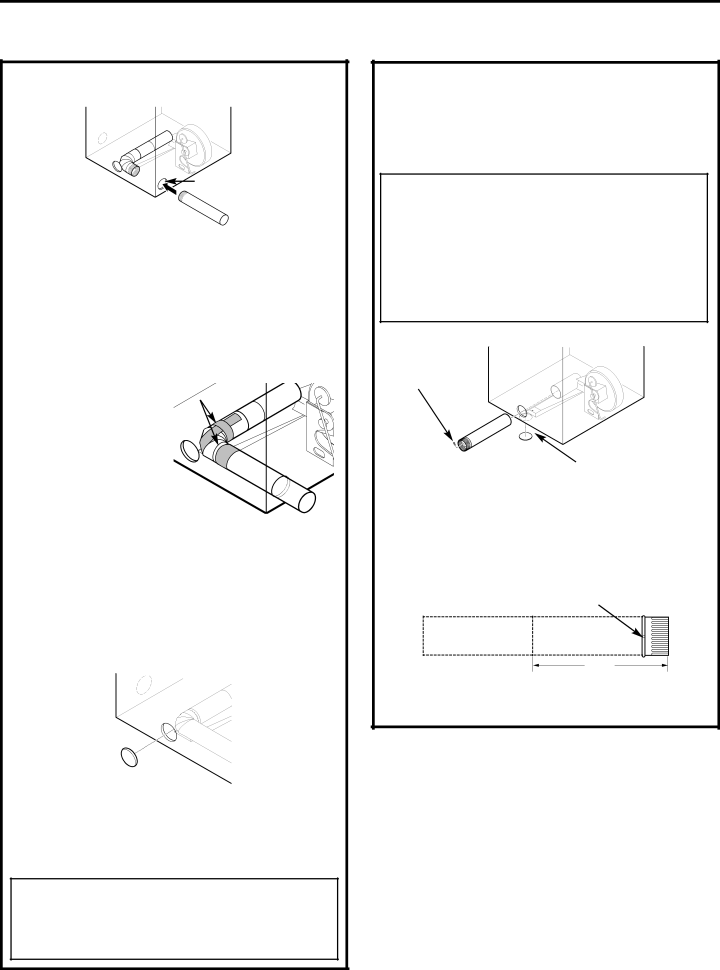

Abertura lateral
•Introduzca el conducto de 4″ a través
de la abertura lateral y conéctelo al codo.
PRECAUCIÓN: No tire de los cables eléctricos ni los dañe ni tampoco quite la cubierta de vinilo de los componentes eléctricos dentro de la secadora cuando introduzca el conducto. Es posible que se produzca una pequeña interferencia entre el tubo de escape y los componentes cableados.
• Aplique cinta aislante | Cinta aislante |
como puede verse |
|
en la junta entre |
|
el conducto interno |
|
de la secadora y el |
|
codo, y también en |
|
la junta entre el codo |
|
y el conducto lateral. |
|
PRECAUCIÓN: Las juntas del conducto interno deben sujetarse con cinta; caso contrario, pueden separarse y provocar un riesgo de seguridad.
CÓMO AGREGAR LA PLACA DE CUBIERTA A LA PARTE TRASERA DEL GABINETE (SALIDA LATERAL)
Placa
(Kit WE1M454)
Conecte los codos y conductos de metal estándar para completar el sistema de salida. Cubra
la abertura trasera con la placa (Kit WE1M454), disponible en su proveedor de servicios local. Coloque la secadora en su ubicación final.
ADVERTENCIA:
NUNCA DEJE LA ABERTURA TRASERA
SIN LA PLACA EN SU LUGAR. (Kit WE1M454)
VENTILACIÓN POR LA PARTE INFERIOR
La secadora cuenta con una salida por la parte inferior del gabinete en modelos a gas y eléctricos.
ADVERTENCIA:
ANTES DE EFECTUAR ESTA INSTALACIÓN DE SALIDA, ASEGÚRESE DE DESCONECTAR LA SECADORA DEL SUMINISTRO ELÉCTRICO. PROTEJA SUS MANOS Y BRAZOS DE LOS LADOS AFILADOS CUANDO TRABAJE DENTRO DEL GABINETE. ASEGÚRESE DE USAR GUANTES.
Quite el tornillo y consérvelo
Parte
inferior Quite la tapa deseada (sólo una)
Quite el tornillo ubicado dentro del conducto de salida de la secadora y consérvelo. Saque el conducto de la secadora. Desconecte
y quite la tapa inferior.
Orificio de montaje
A
123⁄8″
Corte el conducto como puede verse y conserve la porción A.
