GE UPVH890 installation instructions Instructions d’installation BRANCHEMENT DES BOYAUX D’ARRIVÉE

Instructions d’installation

BRANCHEMENT DES BOYAUX D’ARRIVÉE

BRANCHEMENT DES BOYAUX D’ARRIVÉE

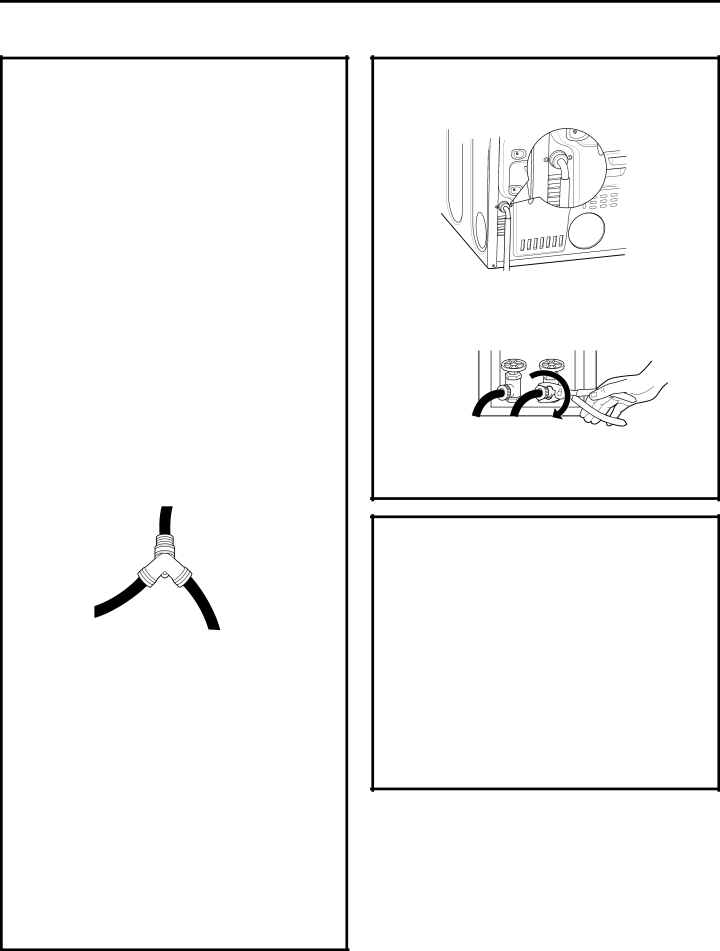

Pour produire de la vapeur, la sécheuse doit être branchée à une alimentation d’eau froide. Puisque la laveuse doit aussi être branchée à une alimentation d’eau froide, un connecteur en « Y » est inséré, afin de permettre aux boyaux d’arrivée d’être brancher au même moment.

REMARQUE : Utilisez les boyaux d’arrivée fournis, ne jamais utiliser de vieux boyaux.

1.Fermez le robinet d’eau froide. Débranchez le boyau d’arrivée du connecteur du robinet de remplissage (froid).

2.Assurez-vous que la rondelle plate en caoutchouc est en place et vissez le raccord femelle du boyau court sur le connecteur du robinet de remplissage de la laveuse. Resserrez à la main jusqu’à ce qu’il soit bien serré. Resserrez à la main jusqu’à ce qu’il soit bien serré.

3.Raccordez l’extrémité femelle du connecteur en « Y » au raccord mâle du boyau court. Assurez-vous que la rondelle plate en caoutchouc est en place. Resserrez à la main jusqu’à ce qu’il soit bien vissé.

4.Insérez la grille de filtre dans le raccord du boyau d’arrivée de la laveuse. Si une rondelle plate en caoutchouc est déjà en place, retirez-la avant d'installer la grille de filtre. Raccordez ce raccord

àune extrémité mâle du connecteur en « Y ». Resserrez à la main jusqu’à ce qu’il soit bien serré.

5.Assurez-vous que la rondelle plate en caoutchouc est en place et raccordez le boyau d’arrivée long de la sécheuse à l’autre extrémité mâle du connecteur en « Y ». Resserrez à la main jusqu’à ce qu’il soit bien serré.

6.Assurez-vous que la rondelle plate en caoutchouc est en place et raccordez l’autre extrémité du boyau d’arrivée long de la sécheuse au connecteur du robinet de remplissage dans le bas du panneau arrière de la sécheuse. Resserrez à la main jusqu’à ce qu’il soit bien serré.

BRANCHEMENT DES BOYAUX D’ARRIVÉE (suite)

7.En utilisant des pinces, resserrez toutes les connexions avec un tour au deux-tiers.

REMARQUE : Ne pas trop serrer. Vous pourriez endommager les connexions.

8.Ouvrez le robinet d’eau.

9.Vérifiez l’absence de fuites autour du connecteur en « Y », du robinet et des raccords de boyau.

EXIGENCES DE L’ALIMENTATION D’EAU

Les robinets d’eau chaude et d’eau froide DOIVENT être installés à une distance d’au moins 42 po

(107 cm) du boyau d’eau de la laveuse. Les robinets DOIVENT être de type boyau de jardin de 3/4 po (1,9 cm) pour que les boyaux d’arrivée puissent être branchés. La pression de l’eau DOIT être entre 10 et 120 livres par pouce carré. Votre département d’eau peut vous laisser savoir ce qu’est votre pression d’eau.

REMARQUE : Un adoucisseur d’eau est recommandé pour réduire l’accumulation

de déport à l’intérieur du générateur de vapeur si l’alimentation d’eau de la maison est très dure.
