Instrucciones de instalación
SALIDA AL EXTERIOR DE LA SECADORA (cont.)

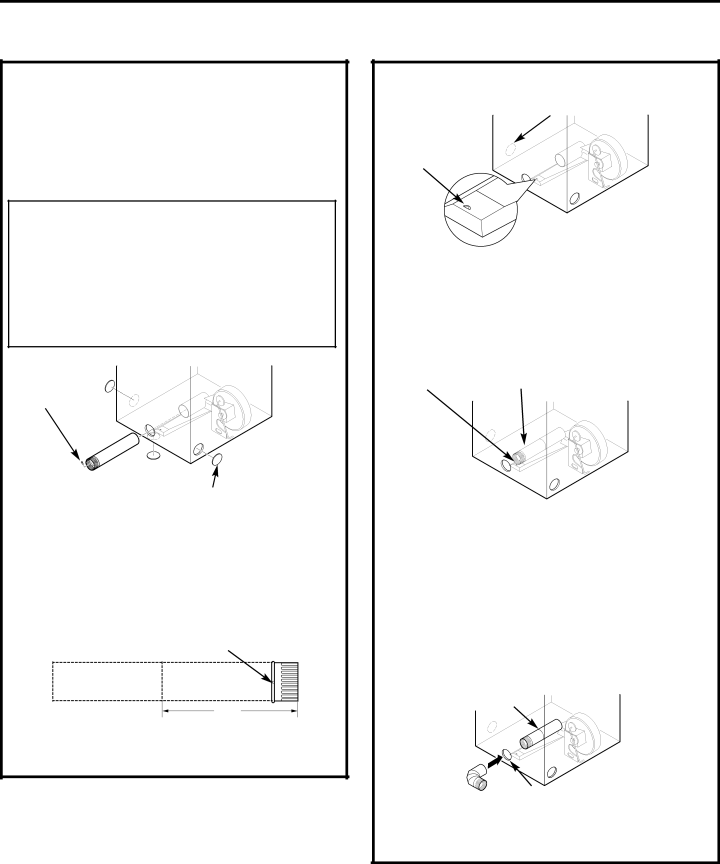

VENTILACIÓN LATERAL
La secadora cuenta con una salida hacia la derecha del gabinete sólo en modelos eléctricos. La secadora cuenta con una salida hacia la izquierda del gabinete en modelos a gas y eléctricos.
ADVERTENCIA:
ANTES DE EFECTUAR ESTA INSTALACIÓN DE SALIDA, ASEGÚRESE DE DESCONECTAR LA SECADORA DEL SUMINISTRO ELÉCTRICO. PROTEJA SUS MANOS Y BRAZOS DE LOS LADOS AFILADOS CUANDO TRABAJE DENTRO DEL GABINETE. ASEGÚRESE DE USAR GUANTES.
Quite el | Derecha |
tornillo y |
|
consérvelo |
|
Izquierda
Parte inferior
Quite la tapa deseada (sólo una)
Despegue y quite la tapa inferior, derecha o izquierda, según corresponda. Quite el tornillo ubicado dentro del conducto de salida
de la secadora y consérvelo. Saque el conducto de la secadora.
Orificio de montaje
A
133⁄8″
Corte el conducto como puede verse y conserve la porción A.
UBICACIÓN DE LA LENGÜETA
No para gas
Gire la lengüeta hasta 45°
A través de la abertura trasera, ubique la lengüeta en el medio de la base del artefacto. Levante
la lengüeta hasta alrededor de 45°, utilizando un destornillador de lados planos.
CÓMO AGREGAR UN CONDUCTO NUEVO
Orificio de montaje | Porción “A” |
Salida del lado izquierdo
Vuelva a conectar la porción cortada “A” del conducto a la caja del ventilador. Asegúrese de que el conducto más corto se encuentre alineado con la lengüeta
de la base. Utilice el tornillo conservado con anterioridad para sujetar el conducto en su lugar a través de la lengüeta de la base del artefacto.
CÓMO AGREGAR CODOS Y CONDUCTOS
DE SALIDA HACIA LA IZQUIERDA O DERECHA DEL GABINETE
Conducto interno
Abertura trasera
•Introduzca el codo de 4″ a través de la abertura trasera y conéctelo al conducto interno de la secadora.
