Instructions d’installation
ÉVACUATION DE LA SÉCHEUSE (suite)
ÉVACUATION PAR LE DESSOUS (suite)
Orifice d’évacuation de la sécheuse par le dessous de la carrosserie sur les modèles fonctionnant au gaz et à l’électricité.

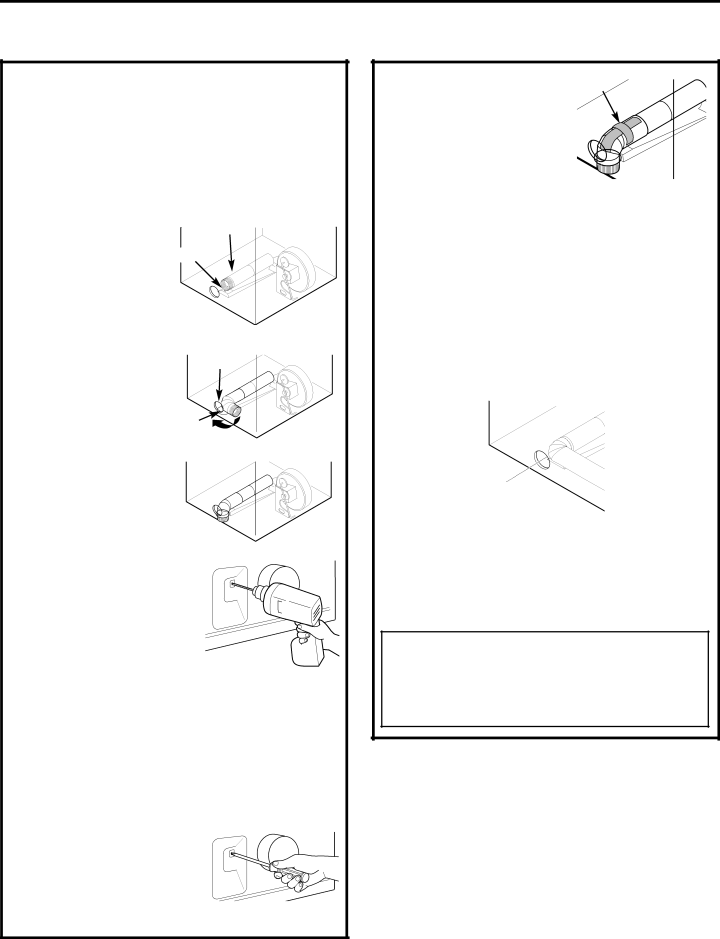

AJOUTER UN NOUVEAU CONDUIT
• Rebranchez
Portion « A »
la portion découpée
A du conduit
Trou de fixation
au boîtier
du ventilateur.
•Placez du ruban adhésif sur le coude dans un angle de
90 degrés afin d’éviter | Orifice |
toute rotation. | arrière |
| |
• Introduisez le coude |
|
dans l’orifice arrière |
|
et | Orifice |
la portion A. Pivotez | du dessous |
le coude vers l’orifice |
|
du dessous. |
|
•Tout en tenant le tuyau
et le coude à l’aide
de vos mains via l’orifice arrière, percez un trou de 1/8 po à travers le trou
de la languette inférieure
Vue de dessous
et le tuyau conformément à l’illustration.
REMARQUE :
MISE EN GARDE : Prenez soin de ne pas tirer ou endommager les fils électriques placés
àl’intérieur de la sécheuse lors de l’insertion du conduit.
• Tout en tenant le tuyau et le coude par l’orifice arrière, vissez les tuyaux en place à l’aide de la vis précédemment mise de côté.
• Appliquez du ruban adhésif Ruban adhésif sur le joint entre le tuyau
interne de la sécheuse et le coude.
REMARQUE :
MISE EN GARDE : Les joints du
conduit interne doivent être fixés avec du ruban adhésif afin d’éviter qu’ils ne se détachent et que ceci n’entraîne un risque pour la sécurité.
AJOUTER UNE PLAQUE D’OBTURATION
ÀL’ARRIÈRE DE LA CARROSSERIE (ÉVACUATION PAR LE DESSOUS)
Plaque
(Ensemble WE1M454)
Connectez les coudes et les conduits
métalliques pour terminer l’installation du système d’évacuation. Recouvrez l’orifice arrière d’une plaque (Ensemble WE1M454) disponible auprès de votre fournisseur local. Placez la sécheuse
à son emplacement final.
AVERTISSEMENT –
IL FAUT TOUJOURS LAISSER LA PLAQUE D’OBTURATION SUR L’ORIFICE À L’ARRIÈRE DE LA SÉCHEUSE. (Ensemble WE1M454)
