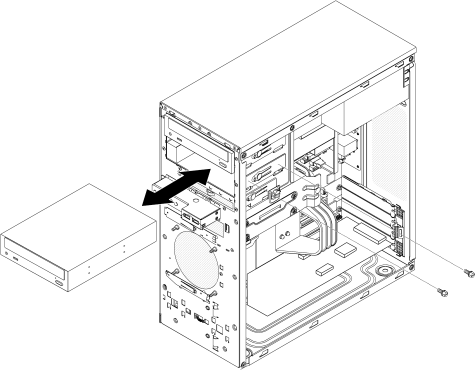

5.ドライブ・アセンブリーとベイ内のガイド・レールを位置合わせします。ドラ イブをベイに差し込みます。

6.信号ケーブルの一方の端をドライブの後部に接続し、もう一方の端をシステ ム・ボード上の IDE コネクターに接続します。システム・ボード上のコネクタ ーの位置については、 8 ページの『システム・ボードの内部コネクター』を参 照してください。

: 信号ケーブルを、ケーブルがドライブ背面への空気の流れ、またはマイク ロプロセッサー上の空気の流れを妨害しないように配線します。

7.電源ケーブルをドライブの背面に接続します。コネクターはキー付きであり、1 つの向きにしか挿入できません。

8.ベゼルを取り付けます ( 69 ページの『ベゼルの取り付け』を参照)

9.カバーを取り付けます ( 67 ページの『カバーの取り付け』 を参照)

10.外部ケーブルおよび電源コードをサーバーに再接続してから、電源コードをコ ンセントに差し込みます。

11.接続装置の電源をオンにしてから、サーバーの電源をオンにします。

オプションのテープ・ドライブの取り外し

テープ・ドライブを取り外すには、次のステップを実行してください。

1.vii ページから始まる『安全について』と 63 ページの『取り付けのガイドライ ン』をお読みください。

2.サーバーと周辺装置の電源をオフにし、すべての電源コードと外部ケーブルをサ ーバーから切り離します。

3.カバーを取り外します ( 66 ページの『カバーの取り外し』 を参照)

80IBM System x3105 Type 4347: 問題判別の手引き
