4.ベゼルを取り外します ( 68 ページの『ベゼルの取り外し』を参照)

5.取り外すテープ・ドライブからケーブルを切り離します。

6.テープ・ドライブの側面からねじを取り外し、テープ・ドライブを手に持ってサ ーバー前面から引き出します。ねじは、後で再使用できるように、安全な場所に 保管してください。

7.テープ・ドライブに返却の指示がある場合は、パッケージのしかたの説明に従 い、配送されたときのパッケージ材を使用してください。

オプションのテープ・ドライブの取り付け

テープ・ドライブを取り付けるには、次のステップを実行してください。

1.取り外したドライブを新しいドライブと交換する場合は、次のようにします。

a.新しいテープ・ドライブに付属の資料で指定されているすべてのケーブル、 およびその他の装置があることを確認します。

b.新しいドライブに付属の説明書を確認して、ドライブのスイッチまたはジャ ンパーを設定する必要があるかどうか調べます。SCSI 装置を取り付ける場 合、そのデバイスの SCSI ID が選択されていること。

2.テープ・ドライブが入っている帯電防止パッケージをサーバーの塗装されていな い金属面に接触させた後、テープ・ドライブをパッケージから取り出し、静電気 の起きない面に置きます。

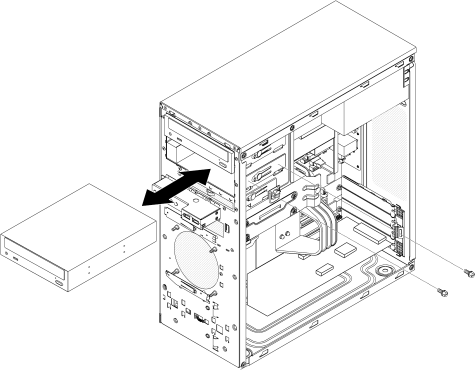

3.テープ・ドライブをスライドさせてサーバー前面からドライブ・ケージに入れ、 IDE ケーブルをテープ・ドライブに接続します。

4.付属のねじを使用して、テープ・ドライブをシャーシに固定します。

5.テープ・ドライブをシステム・ボードのテープ・ドライブ・コネクターに接続し ます。

6.ベゼルを取り付けます ( 69 ページの『ベゼルの取り付け』を参照)

4 章 サーバー・コンポーネントの取り外しと交換 81
