Blodgett DFG-200, DFG-100 manual Intelliplus with Chain Event Control

Page 40

Operation

Intelliplus with Chain Event Control

1
2
3
4
5	6
7	8
9
10	11
12
13	15
14

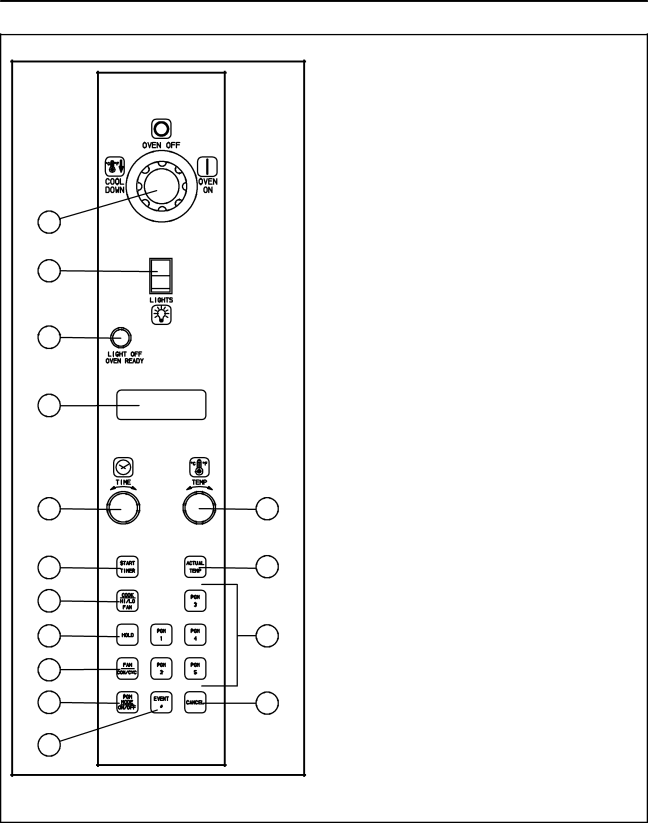

Figure 19

CONTROL DESCRIPTION

1.SELECTOR SWITCH --- controls power to the oven for cook or cool down.

2.LIGHTS SWITCH --- controls interior lights.

3.OVEN READY LIGHT --- when lit indicates burner operation. When the light goes out the oven has reached operating temperature.

4.DIGITAL DISPLAY --- displays the time, tem- perature, and controller related information.

5.TIME DIAL --- used to set the cook and/or hold time of the selected program.

6.TEMPERATURE DIAL --- used to set the cook and/or hold temperature of the selected pro- gram.

7.START TIMER --- starts the program that is shown in the display.

8.ACTUAL TEMP --- press to display the actual temperature of the oven.

9.COOK HI/LO FAN --- press to select fan speed, (hi or lo).

10.HOLD --- press to set the oven in the hold mode.

11.PGM1 thru PGM5 --- press to program time and temperature settings for up to five products.

12.FAN CON/CYC --- press to select the fan mode (continuous or cycle).

13.PGM MODE ON/OFF --- press to enter and exit the programming mode.

14.EVENT # --- to program event parameters with chain event control.

15.CANCEL --- press to cancel entries in the pro- gramming mode, and clear the display.

36
