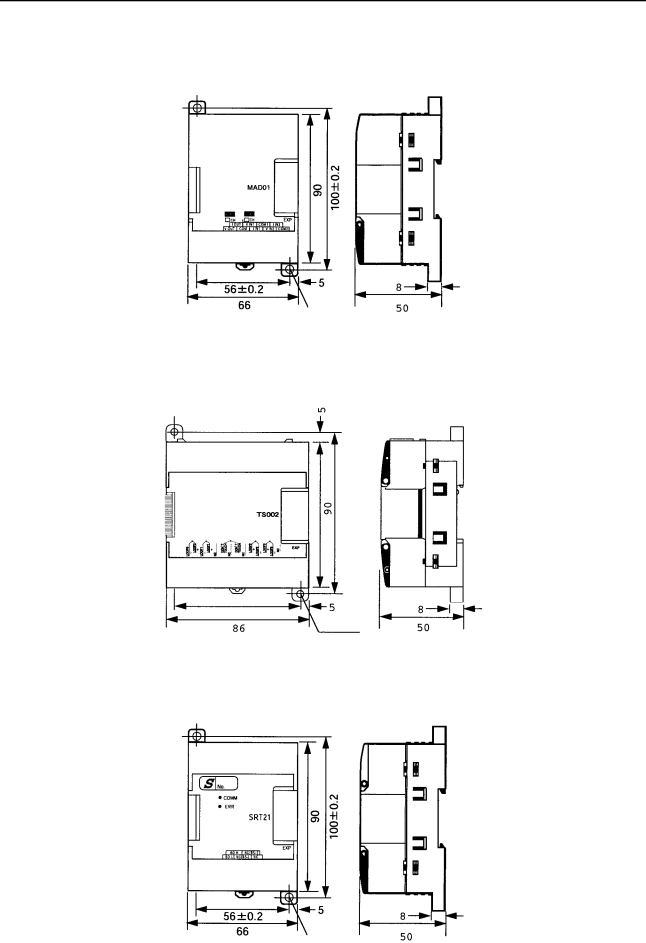

Dimensions

Appendix B







CPM1A-MAD01 Analog I/O Unit

Four, 4.5 dia.

CPM1A-TSjjjTemperature Sensor Unit

100 ± 0.2

76± 0.2

Four, 4.5 dia.

CPM1A-SRT21 CompoBus/S I/O Link Unit

Four, 4.5 dia.

143

Page 152
Image 152
Omron CPM1A-MAD01 Analog I/O Unit, CPM1A-TSjjjTemperature Sensor Unit, CPM1A-SRT21 CompoBus/S I/O Link Unit
